2016.09.29

前回単一サーバーファームとして検証環境を構築する際のメモを投稿しました。今回は、MinRole を利用した構成メモです

MinRole について

SharePoint Server 2016 では、新しいインフラ概念として MinRole というしくみが導入されています。インストール時に構成ウィザードで、あらかじめ定義されたロールを指定することで、そのロールに基づいたサービスが自動的に構成され展開作業が簡略化できること、またロールが明確になることでファームパフォーマンスが最適化できること、各サーバーの役割 (ロール) が明確となるため、パフォーマンス予測がしやすくなることが利点とのことです。

参考 [TechNet MinRole の概要]
https://technet.microsoft.com/ja-jp/library/mt346114(v=office.16).aspx
[TechNet SharePoint Server 2016 の MinRole と関連つけられているサービスの説明]
https://technet.microsoft.com/ja-jp/library/mt667910(v=office.16).aspx

● 選択できるロール

ロール名	説明
フロントエンド	エンドユーザーからの要求を処理。フロントエンド Web サーバーとなり、遅延が短くなるように最適化されている
アプリケーション	バックエンドの要求 (ジョブ、検索クロール要求とか) を処理。スループットが高くなるよう最適化されている
検索	検索サービス用。
分散キャッシュ	分散キャッシュ用。フロントエンド間のユーザー要求を負荷分散
カスタム	カスタムの役割を割り当てる場合。サービスの構成はされない。
単一サーバーファーム	単一サーバーに全サービスを実行。開発環境とか評価環境に便利

SharePoint Server 2016 では、検証時等に利用する単一サーバー構成、新しく登場した MinRole を利用した構成、そして従来通りサーバーでどのサービスを稼働させるかを構成するカスタム構成と、インストールの方法は大きく3種類となります。

下記は、MinRole を利用して、AD、SQL、SP1(フロントエンド)、SP2(アプリケーション)、SP3(分散キャッシュ)、SP4(検索) の構成でファーム構成を行ったときのメモです。

１．事前準備

SQL サーバーのインストール
AD に SharePoint のデータベースアクセスアカウント、サービス用アカウント用意
SharePoint の4台について

OS インストール、ドメイン参加
・ Prerequisiteinstaller.exe を利用して、前提条件をすべてインストール
・ SharePoint Server 2016 のインストール
・ Language Pack のインストール

２．フロントエンドの構成

製品構成ウィザードを利用して、フロントエンドの役割を構成します。

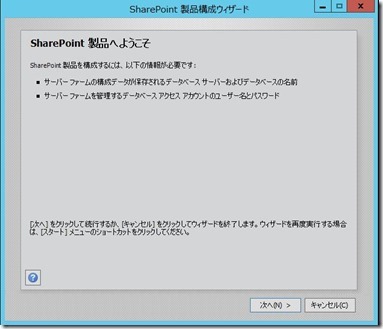

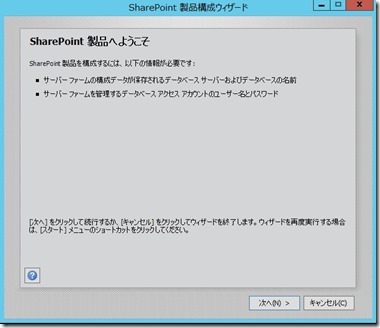

1． SP1 (フロントエンド) のマシンで、製品構成ウィザードを起動し、[次へ]

2．さらに [次へ]

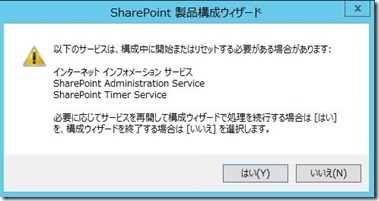

3．ダイアログが表示されたら、[はい]

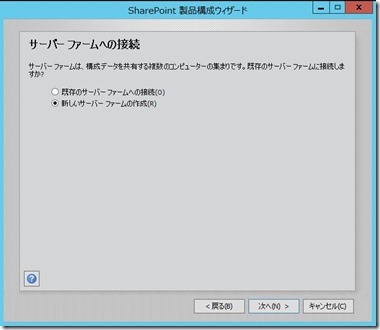

4． [新しいサーバーファームの作成] を選択し、[次へ]

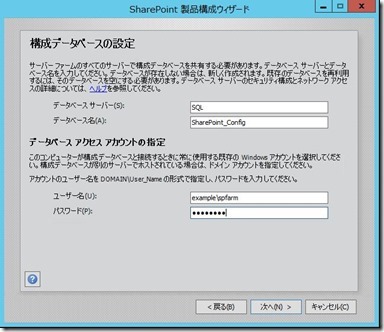

5．データベースサーバー、データベースアクセスアカウントを指定し、[次へ]

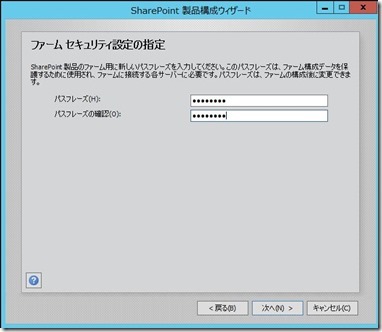

6．パスフレーズを指定し、[次へ]

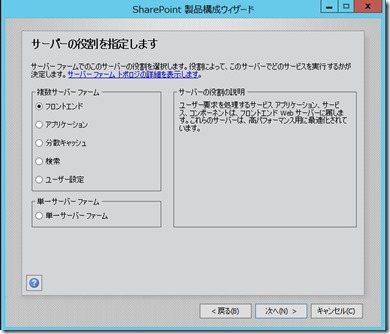

7．サーバーの役割として、[フロントエンド] を選択し、[次へ]

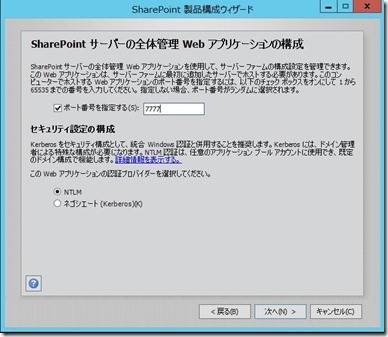

8．全体管理をホストするポート番号を任意に指定し、[次へ]

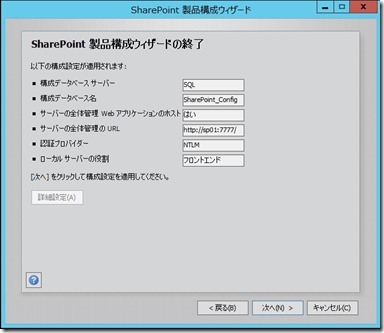

9．内容を確認し、[次へ]

10．構成中の間待つ

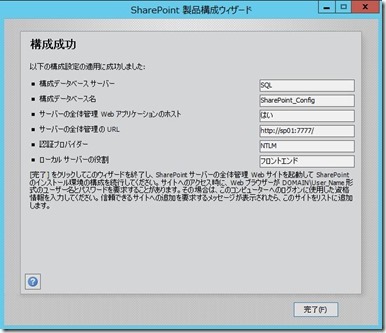

11．「構成成功」を確認し、[完了]

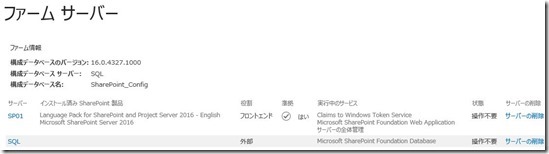

全体管理で確認するとこんな感じに

３．アプリケーションの構成

製品構成ウィザードを利用して、アプリケーションの役割を構成します。

1． SP2 (アプリケーション) のマシンで、製品構成ウィザードを起動し、[次へ]
2．ダイアログが表示されたら、[はい]

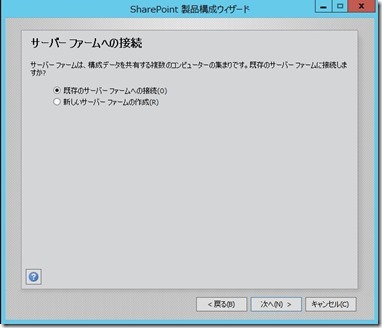

3． [既存のサーバーファームへの接続] を選択し、[次へ]

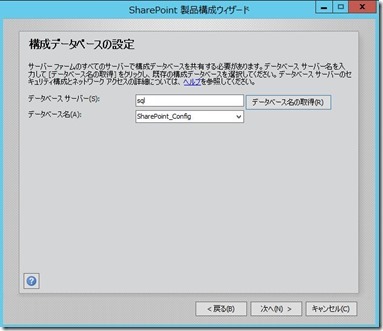

4．データベースサーバー名を指定し、[データベース名の取得] をクリック
データベース名が挿入されたことを確認して [次へ]

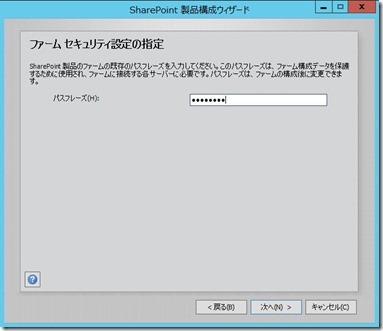

5．パスフレーズ (1台目の構成ウィザードで指定したもの) を入力し、[次へ]

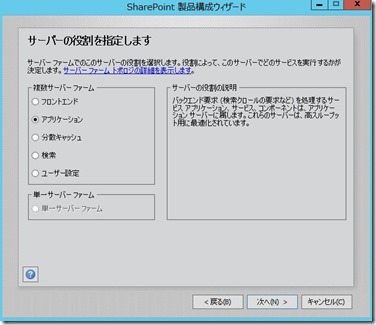

6．サーバーの役割として、[アプリケーション] を選択し、[次へ]

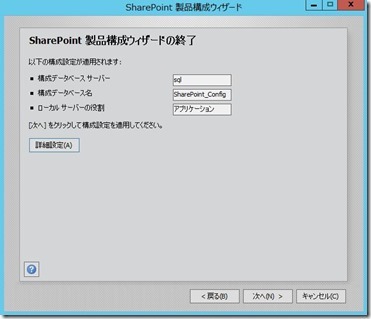

7．内容を確認し、[次へ]

8．構成中の間待つ

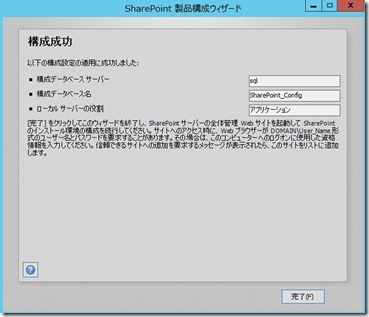

9．「構成成功」を確認し、[完了]

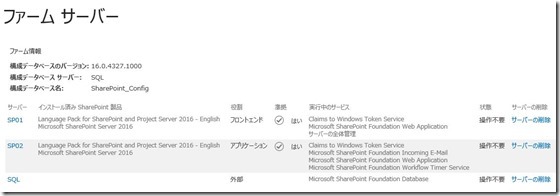

全体管理見てみると、

４．分散キャッシュの構成

製品構成ウィザードを利用して、分散キャッシュの役割を構成します。

1． SP3 (分散キャッシュ) のマシンで、製品構成ウィザードを起動し、[次へ]
2．ダイアログが表示されたら、[はい]
3． [既存のサーバーファームへの接続] を選択し、[次へ]
4．データベースサーバー名を指定し、[データベース名の取得] をクリック
データベース名が挿入されたことを確認して [次へ]
5．パスフレーズ (1台目の構成ウィザードで指定したもの) を入力し、[次へ]

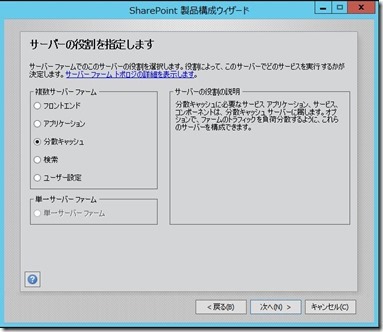

6．サーバーの役割として、[分散キャッシュ] を選択し、[次へ]

7．内容を確認し、[次へ]
8．構成中の間待つ

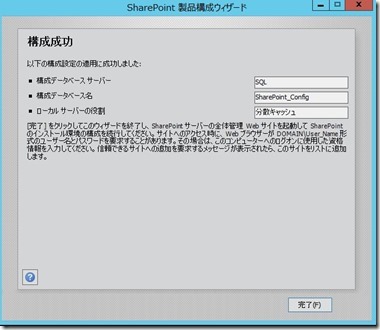

9．「構成成功」を確認し、[完了]

5．検索の構成

製品構成ウィザードを利用して、検索の役割を構成します。

1． SP4 (検索) のマシンで、製品構成ウィザードを起動し、[次へ]
2．ダイアログが表示されたら、[はい]
3． [既存のサーバーファームへの接続] を選択し、[次へ]
4．データベースサーバー名を指定し、[データベース名の取得] をクリック
データベース名が挿入されたことを確認して [次へ]
5．パスフレーズ (1台目の構成ウィザードで指定したもの) を入力し、[次へ]

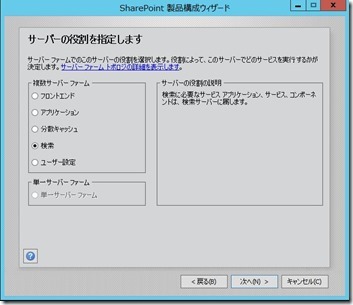

6．サーバーの役割として、[検索] を選択し、[次へ]

7．内容を確認し、[次へ]
8．構成中の間待つ
9．「構成成功」を確認し、[完了]

6．全体管理確認してみる

さて、全体管理で内容を確認してみます。構成ウィザード終了後、自動的に全体管理が開きますが、4台ともファーム構成ウィザードはいったんスキップして実行していません。

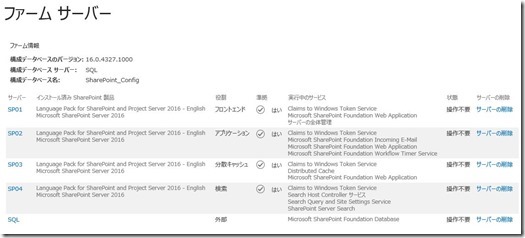

[このファームのサーバーの管理]
[役割] がそれぞれ表示されています。

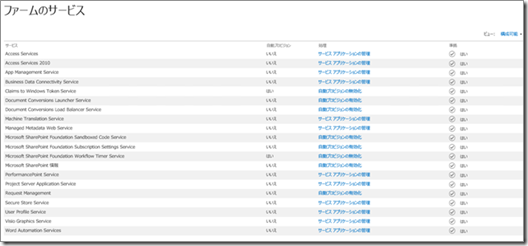

[このファームのサービスを管理]
[アプリケーション構成の管理] – [サーバーのサービス]
サーバーを変更しながら、各サーバーでのサービスの状態が確認できます。
[サービスアプリケーションの管理]

7．ファーム構成ウィザード

ファーム構成ウィザード実行

1．全体管理で [構成ウィザード] – [ファーム構成ウィザードの起動] をクリック
2． [ウィザードの開始] をクリック
3．新しい管理アカウントを指定
4．サービスアプリケーションの内容を確認し、[次へ]
5．しばらく待つ
6． [サイトコレクションの作成] 画面が表示されたら、ルートサイトコレクションを作成する
7．ファーム構成ウィザードが完了

最後に、内容確認

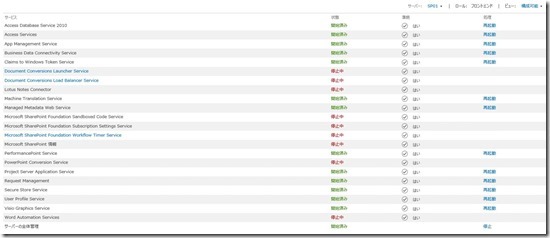

● [アプリケーション構成の管理] – [サーバーのサービス]

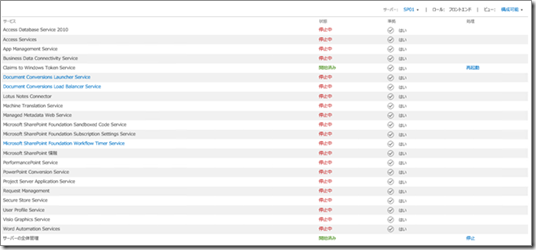

– SP01 (フロントエンド)

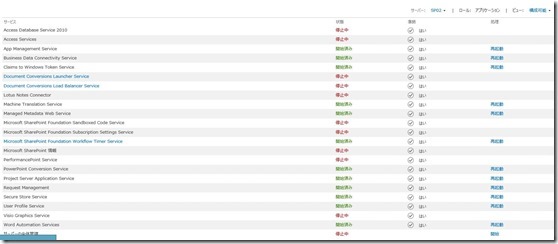

– SP02 (アプリケーション)

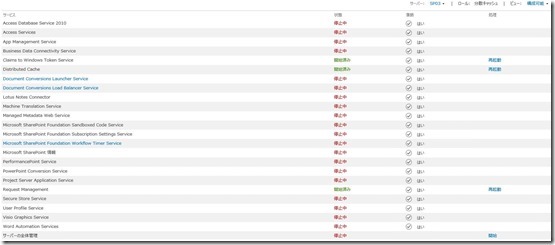

– SP03 (分散キャッシュ)

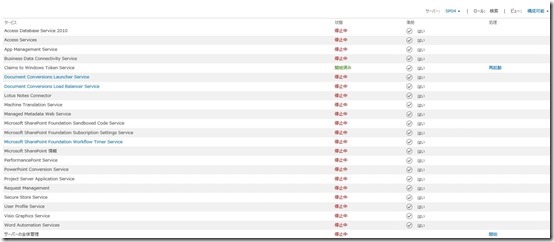

– SP04 (検索)

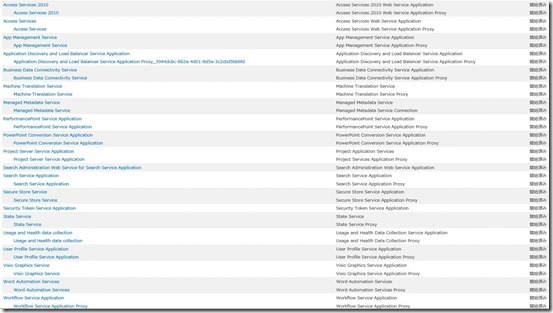

● [アプリケーション構成の管理] – [サービスアプリケーションの管理]

この後、各種機能を利用するための設定がいろいろ必要ですが、MinRole を利用したインストールについてのメモでした。

また 2016/09/26 の Office Blog でアナウンスされていましたが、11月に SharePoint Server 2016 Feature Pack1 が提供されるそうです。
Feature Pack 1 に含まれる新機能の中に、MinRole の機能強化があり、MinRole に「フロントエンドと分散キャッシュ」と「アプリケーションと検索」が追加されるようです。
MinRole で可用性も考慮すると、４Role×２の8台構成が最小ということになりますが、この機能強化で２Role ×２の4台で可能性も考慮した MinRole 最小構成が組めそうです。
